UNSER FUHRPARK

UNSER MASCHINENPORTFOLIO

reicht von der Schlauchpumpe
bis hin zur Großmastpumpe mit einer Mastlänge von 60 Metern.

Die Daten sind Herstellerangaben und beziehen sich auf die Standardausführung.
Je nach Konfiguration sind Abweichungen möglich.
Bitte erfragen Sie die genaueren Daten telefonisch unter 02236 96 944 -3.

Gerne können Sie uns auch eine E-Mail an info@kuno-betonpumpenservice.de senden oder verwenden Sie unser Kontaktformular.
Wir beraten Sie gerne.

Gesamtübersicht

FAHRZEUGMODELLSchlauch /
Sanierer		M 20
Schwing|Putzmeister		M 24
Schwing|Putzmeister		M 36
Schwing|Putzmeister		M41
Liebherr 		M43
Schwing 		M46
Putzmeister 		M50
Liebherr 		M53
Cifa 		M56
Putzmeister 		M60
Cifa 		RV10
RV12
BHD 18+3
Fahrmischer
REICHHÖHE
in m		-19,5023,50 / 23,6035,20 / 35,6040,5042,3045,5049,1052,1055,1059,1018,00
REICHWEITE
in m		120 m Schlauch15,80 / 16,1019,50 / 19,7031,25 / 31,4036,5037,5540,5044,4047,1049,9054,1010,0012,0018,00
REICHTIEFE
in m		-10,40 / 11,1012,80 / 14,5024,00 / 23,9029,0029,2032,8036,4037,3040,3044,4011,50
AUSFALTHÖHE
in m		-3,85 / 3,904,89 / 4,908,32 / 8,508,408,5511,1013,7014,3015,6014,20
ABSTÜTZBREITE
vorn in m		2,502,50 / 3,404,69 / 4,506,21 / 5,508,507,958,659,206,909,309,40 Ø 3,15 Ø 3,31von Stütze zu Stütze 4,70 / im Ø 6,52
ABSTÜTZBREITE
hinten in m		2,502,50 / 2,602,24 / 2,605,70 / 6,907,608,309,709,2011,2412,1012,70
STÜTZDRUCK
vorn kn		0110 / 105140 / 150190 / 170240240245260300300360
STÜTZDRUCK
hinten kn		070 / 7090 / 90150 / 170240240245260250315335
FAHRZEUGHÖHE
in m		4,004,00 / 4,004,00 / 4,004,00 / 4,00 4,004,004,004,004,004,004,002,042,083,003,90
FAHRZEUGLÄNGE
in m		8,208,45 / 8,809,86 / 10,1011,16 / 10,9410,8011,5511,9012,1012,9514,1213,4012,3614,0810,809,20
zul. Gesamtgewicht
in kg		15.00018.00026.00027.50034.00032.00033.00040.00041.00048.00050.0001.020 + 6001. 800 + 1.0007.00032.000
Download Gesamtübersicht

Die angegebenen Abstützbreiten werden jeweils von der Mitte des Stützfußes gemessen.
Unterlegplatten und eventuell erforderliche Kanthölzer müssen bei der Ermittlung der benötigten Aufstellweite entsprechend berücksichtigt werden.

Betonagen mit unseren Mietgeräten werden nur durchgeführt,
wenn alle Sicherheitsbestimmungen erfüllt sind.

mehr Infos

DETAILANGABEN ZU DEN MASCHINEN

Schlauchpumpe

Schlauchpumpe
Reichweite in m120 (Schlauch)
Abstützbreite vorn in m2,50
Abstützbreite hinten in m2,50
Fahrzeughöhe in m4,00
Fahrzeuglänge in m8,20
zulässiges Gesamtgewicht in kg15.000

M 20

M20 Schwing
Reichhöhe in m19,50
Reichweite in m15,80
Reichtiefe in m10,40
Ausfalthöhe in m3,85
Abstützbreite vorn in m2,50
Abstützbreite hinten in m2,50
Stützdruck vorn kn110
Stützdruck hinten kn70
Fahrzeughöhe in m4,00
Fahrzeuglänge in m8,45
zulässiges Gesamtgewicht in kg18.000

Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau
M20 Putzmeister
Reichhöhe in m19,50
Reichweite in m16,10
Reichtiefe in m11,10
Ausfalthöhe in m3,90
Abstützbreite vorn in m3,40
Abstützbreite hinten in m2,60
Stützdruck vorn kn105
Stützdruck hinten kn70
Fahrzeughöhe in m4,00
Fahrzeuglänge in m8,80
zulässiges Gesamtgewicht in kg18.000

Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau

M 24

M24 Schwing
Reichhöhe in m23,50
Reichweite in m19,50
Reichtiefe in m12,80
Ausfalthöhe in m4,89
Abstützbreite vorn in m4,69
Abstützbreite hinten in m2,24
Stützdruck vorn kn140
Stützdruck hinten kn90
Fahrzeughöhe in m4,00
Fahrzeuglänge in m9,86
zulässiges Gesamtgewicht in kg26.000

Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau

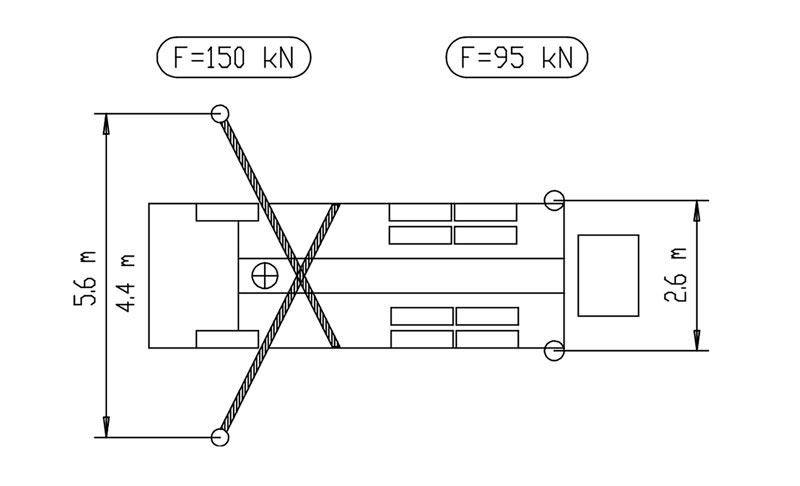

M24 Putzmeister
Reichhöhe in m23,60
Reichweite in m19,70
Reichtiefe in m14,50
Ausfalthöhe in m4,90
Abstützbreite vorn in m4,50
Abstützbreite hinten in m2,60
Stützdruck vorn kn150
Stützdruck hinten kn90
Fahrzeughöhe in m4,00
Fahrzeuglänge in m10,10
zulässiges Gesamtgewicht in kg26.000

Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau

M 36

M36 Schwing
Reichhöhe in m35,20
Reichweite in m31,25
Reichtiefe in m24,00
Ausfalthöhe in m8,32
Abstützbreite vorn in m6,21
Abstützbreite hinten in m5,70
Stützdruck vorn kn190
Stützdruck hinten kn150
Fahrzeughöhe in m4,00
Fahrzeuglänge in m11,16
zulässiges Gesamtgewicht in kg27.500


Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau
M36 Putzmeister
Reichhöhe in m35,60
Reichweite in m31,40
Reichtiefe in m23,90
Ausfalthöhe in m8,50
Abstützbreite vorn in m5,50
Abstützbreite hinten in m6,90
Stützdruck vorn kn170
Stützdruck hinten kn170
Fahrzeughöhe in m4,00
Fahrzeuglänge in m10,94
zulässiges Gesamtgewicht in kg27.500


Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau

M 41 / M43

M41 Liebherr
Reichhöhe in m40,50
Reichweite in m36
Reichtiefe in m35,60
Ausfalthöhe in m29,00
Abstützbreite vorn in m8,40
Abstützbreite hinten in m8,50
Stützdruck vorn kn7,60
Stützdruck hinten kn240
Fahrzeughöhe in m240
Fahrzeuglänge in m10,80
zulässiges Gesamtgewicht in kg34.000


Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau
M43 Schwing
Reichhöhe in m42,30
Reichweite in m37,55
Reichtiefe in m29,20
Ausfalthöhe in m8,55
Abstützbreite vorn in m7,95
Abstützbreite hinten in m8,30
Stützdruck vorn kn240
Stützdruck hinten kn240
Fahrzeughöhe in m4,00
Fahrzeuglänge in m11,55
zulässiges Gesamtgewicht in kg32.000


Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau

M 46 Putzmeister

M46 Putzmeister
Reichhöhe in m45,50
Reichweite in m40,50
Reichtiefe in m32,80
Ausfalthöhe in m11,10
Abstützbreite vorn in m8,65
Abstützbreite hinten in m9,70
Stützdruck vorn kn245
Stützdruck hinten kn245
Fahrzeughöhe in m4,00
Fahrzeuglänge in m11,90
zulässiges Gesamtgewicht in kg33.000

Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau

M 50 / M 53

M50 Liebherr
Reichhöhe in m49,10
Reichweite in m44,40
Reichtiefe in m36,40
Ausfalthöhe in m13,70
Abstützbreite vorn in m9,20
Abstützbreite hinten in m9,20
Stützdruck vorn kn260
Stützdruck hinten kn260
Fahrzeughöhe in m4,00
Fahrzeuglänge in m12,10
zulässiges Gesamtgewicht in kg40.000


Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau
M53 Cifa
Reichhöhe in m52,10
Reichweite in m47,10
Reichtiefe in m37,30
Ausfalthöhe in m14,30
Abstützbreite vorn in m6,90
Abstützbreite hinten in m11,24
Stützdruck vorn kn300
Stützdruck hinten kn250
Fahrzeughöhe in m4,00
Fahrzeuglänge in m12,95
zulässiges Gesamtgewicht in kg41.000


Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau

Bitte beachten!

Benötigt Schwerlastgenehmigung §70StVZO + §29 Abs. IIIStVO

M 56 Putzmeister

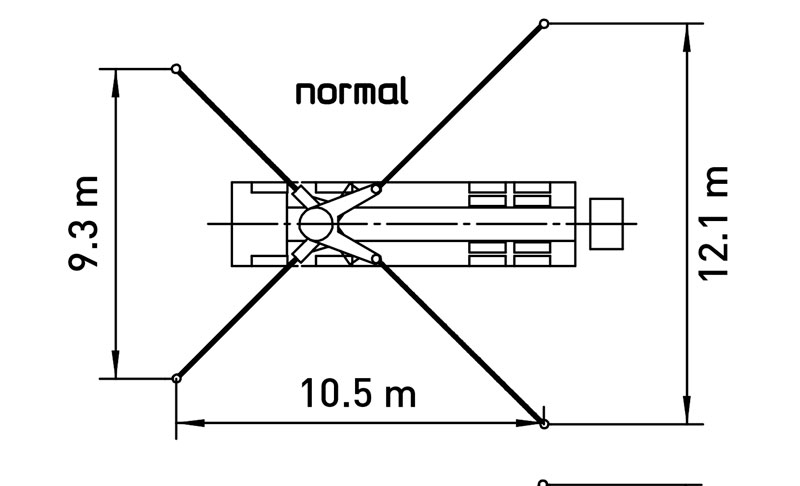

M56 Putzmeister
Reichhöhe in m55,10
Reichweite in m49,90
Reichtiefe in m40,30
Ausfalthöhe in m15,60
Abstützbreite vorn in m9,30
Abstützbreite hinten in m12,10
Stützdruck vorn kn300
Stützdruck hinten kn315
Fahrzeughöhe in m4,00
Fahrzeuglänge in m14,12
zulässiges Gesamtgewicht in kg48.000

Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau

Bitte beachten!

Benötigt Schwerlastgenehmigung §70StVZO + §29 Abs. IIIStVO

M 60 Cifa

M60 Cifa
Reichhöhe in m59,10
Reichweite in m54,10
Reichtiefe in m44,40
Ausfalthöhe in m14,20
Abstützbreite vorn in m9,40
Abstützbreite hinten in m12,70
Stützdruck vorn kn360
Stützdruck hinten kn335
Fahrzeughöhe in m4,00
Fahrzeuglänge in m13,40
zulässiges Gesamtgewicht in kg50.000

Eingeschränkter Arbeitsbereich
bei einseitigem Aufbau

Bitte beachten!

Benötigt Schwerlastgenehmigung §70StVZO + §29 Abs. IIIStVO

RV 10 / RV 12

RV 10
Reichweite in m10,00
Abstützbreite vorn in m Ø 3,15
Abstützbreite hinten in m Ø 3,15
Fahrzeughöhe in m2,04
Fahrzeuglänge in m12,36
zulässiges Gesamtgewicht in kg1.020 + 600
RV 12
Reichweite in m12,00
Abstützbreite vorn in m Ø 3,31
Abstützbreite hinten in m Ø 3,31
Fahrzeughöhe in m2,08
Fahrzeuglänge in m14,08
zulässiges Gesamtgewicht in kg1.800 + 1.000

BSA 1409 / BSA 2109

BSA1409
Fördermenge in m³/h97/67*
Fördermenge in bar71/106*
Förderzylinder Ø mm200
Förderzylinder-Hub in MM1400
Hübe / Minute37/25*
Motorleistung kW140
Betontrichter
Inhalt Literca.600
Einfüllhöhe in mca.1,3
Rohrleitungsabgang in mmSK125
Steuerung EPS FFH
Gewicht in kg4500
BSA2109
Fördermenge in m³/h95/57*
Fördermenge in bar91/152*
Förderzylinder Ø mm200
Förderzylinder-Hub in MM2100
Hübe / Minute24/15*
Motorleistung kW200
Betontrichter
Inhalt Literca.600
Einfüllhöhe in mca.1,3
Rohrleitungsabgang in mmZX125
Steuerung EPS FFH
Gewicht in kg6300

BHD 18+3

BHD 18+3
Reichhöhe in m18,00
Reichweite in m18,00
Reichtiefe in m11,50
Abstützbreite Stütze zu Stütze in m4,70
Abstützbreite Ø in m
Stützdruck Mast über Stützfuß in kN87
Stützdruck Mast zwischen Stützen in kN43
Fahrzeughöhe in m3,00
Fahrzeuglänge in m10,80
Gesamtgewicht incl. Kontergewicht in kg7000
Leistung7,5 kW / 400 V
Anschluss32 A- Stecker

Mast zu BHD 18+3

MXR 35

MXR 35
Anzahl Arme4
Reichhöhe in m34,5
Reichweite in m34,7
Reichtiefe max. in m28,0
FörderleitungDN 125
Länge Endschlauch in m3
Freistehende Höhe max. in m19,5
Schwenkbereich in °540
Gewicht Armpaket / Mastbock in t5,6 / 2,5

Individuelle Beratung

Bitte kontaktieren Sie uns für eine persönliche Beratung.

RS 850 Rohrsäulensystem

RS 850 Rohrsäulensystem
Länge Säulen
in m		Gewicht
in kg
1,51291
3,01631
6,02786
9,04490
10,54767

Zubehör

Schlagschieber

Wandhalter

Schlauchschlitten

Lastverteilungsplatten

Download Technische Mappe

Gerne bieten wir Ihnen ein auf die Anforderungen und Gegebenheiten
Ihrer Baustelle abgestimmtes Pumpenfahrzeug an.
